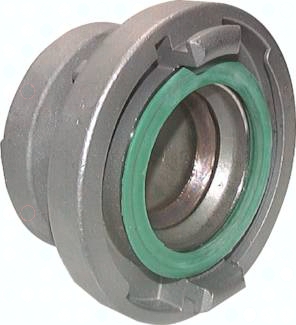

Werkstoffe: Dichtung: NBR (Edelstahl: Viton) Temperaturbereich: -40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C) Druckbereich: bis 16 bar Einsatzbereich: Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A Vorteile: einfache Zuordnung von Schlauchende und Anschluss, schnelles Verbinden und Lösen durch eine 120°-Drehung, Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen. *DIN 14341, **DIN 14342, ***DIN 14343
