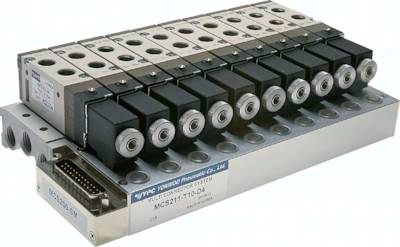

MCS211-14

La comandă!

Steuerspannung: 24 V= Spannungstoleranz: ± 10 % Leistungsaufnahme: 2,5 W / Station Schutzart (VDE 0470/EN 60529): IP 40 Ausführung: mit LED und Schutzbeschaltung Vorteile: Schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt, Kompakte Bauform, Universell einsetzbar durch Baukastensystem, LED-Zustandsanzeige und Schutzbeschaltung als Standard, Bis zu 22 Ventile über ein Multipol- Anschlusskabel ansteuerbar, Ventile können ohne Demontage des Terminals getauscht werden. Beschreibung: Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten. Montage: 1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden. Funktion: Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.
