PPM 38

La comandă!

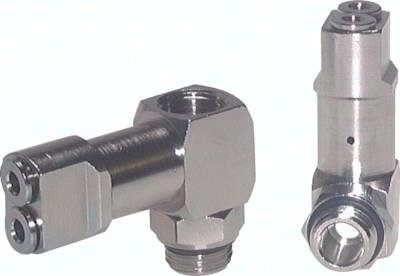

Funktion: Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an (Bild 2), so schaltet die Verschraubung von (P) 1 nach (S) 5 durch. Betriebsdruck: 3 - 8 bar (Typ PPM: 3 - 10 bar) Öffnungsdruck: 0,6 bar (Typ PPL ...), 0,5 bar (Typ: PPE), 0,3 bar (Typ PPM ...) Schaltzeit: 3 ms Elektrische Anschlusswerte (gilt für Typ PPE ...): max. 2 A, DC: 0 - 48 V, AC: 250 V Vorsicht: Mit der Signalverschraubung lässt sich lediglich feststellen, dass der Zylinder sich nicht mehr bewegt. Das kann sein: a) in der Endlage oder b) wenn der Zylinder am Verfahren gehindert wird. Für eine genaue Positionsabfrage verwenden Sie bitte den pneumatischen Zylinderschalter.
