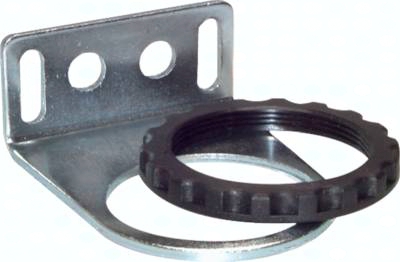

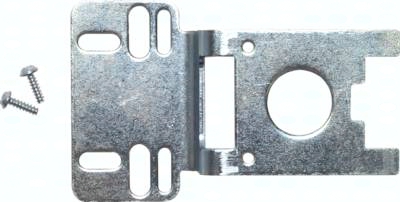

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

Anwendung: Manuell einstellbares Überströmventil zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden. Ausführung: federbelastetes Membranventil mit einstellbarem Öffnungsdruck Werkstoffe: Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR Temperaturbereich: -10°C bis max. +60°C Medien: geölte und ungeölte Druckluft, ungiftige und nicht brennbare Gase Manometeranschluss: G 1/4" (Minibauform: G 1/8") Schalttafelgewinde: Mini: M 30 x 1,5, Standard: M 20 x 1,5 Achtung: Dieses Ventil ersetzt trotz ähnlicher Funktion kein Sicherheitsventil und ist auch nicht als Druckregler einsetzbar! Information: Bitte beachten Sie bei der Auslegung des Druckbegrenzungsventils, dass nur der Ansprechdruck des Druckbegrenzungsventils eingestellt werden kann. Der tatsächliche Druck auf der Druckeingangsseite kann je nach Durchflussleistung um die angegebene Drucküberhöhung höher sein. *Manometer wird beigelegt und kann bei Bedarf montiert werden.

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

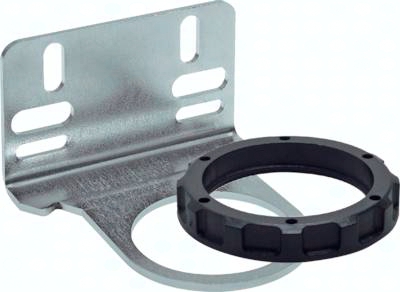

SM2 MULTIFIX Schalttafelmutter, Kunststoff (M 50 x 1,5)

SM2F MULTIFIX Schalttafelmutter, Kunststoff (M 42 x 1,5)

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.

*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.
